Дроссели (регуляторы расхода)

Применение: Используется для регулирования скорости рабочих органов (гидроцилиндры, гидромоторы).

ДУ 6, CETOP 03

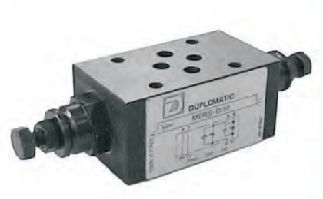

• (производитель DUPLOMATIC MS S.p.A.):
  • MERS-SA/50 – изменение скорости на выходе в магистрали А;
  • MERS-SВ/50 – изменение скорости на выходе в магистрали В;
  • MERS-D/50 – изменение скорости на выходе в магистралей А и В;
  • MERS-RD/50 – изменение скорости на входе в магистралей А и В;
• (производитель Rexroth):
  • Z2FRM6AB2-2X32QRV – изменение скорости на выходе в магистрали А;
  • Z2FRM6BB2-2X32QRV – изменение скорости на выходе в магистрали B;
  • Z2FRM6CB2-2X32QRV – изменение скорости на выходе в магистралей А и В;

Характеристики:

• модульное исполнение;
• давление в системе: до 350 бар (35 МПа);
• поток масла через клапан: до 32 л/мин;
• диапазон рабочих температур: от -20ᵒС до +80ᵒС;

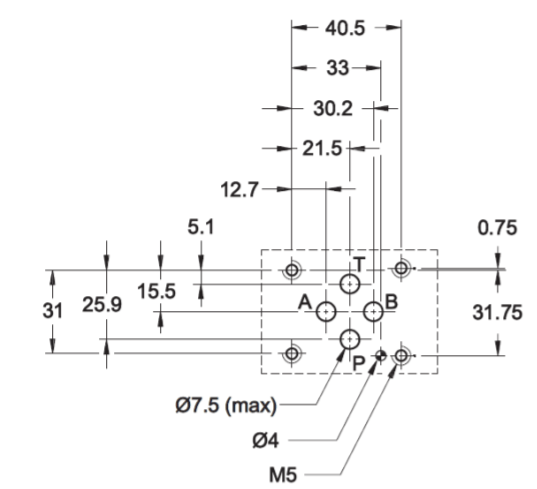

Размеры (присоединение к монтажной плите):

Варианты схем исполнения:

ДУ 10, CETOP 05

Тип (аналог):

• (производитель DUPLOMATIC MS S.p.A.):
  • QTML5-SA/10– изменение скорости на выходе в магистрали А;
  • QTML5-SB/10– изменение скорости на выходе в магистрали B;
  • QTML5-RSA/10– изменение скорости на входе в магистрали A;
  • QTML5-RSB/10– изменение скорости на входе в магистрали B;
  • QTML5-D/10– изменение скорости на выходе в магистралях А и B;
  • QTML5-RD/10– изменение скорости на входе в магистралях А и B;

Характеристики:

• модульное исполнение;
• давление в системе: до 350 бар (35 МПа);
• поток масла через клапан: до 80 л/мин;
• диапазон рабочих температур: от -20ᵒС до +80ᵒС;

Размеры (присоединение к монтажной плите):



Варианты схем исполнения:
