Напорные фильтра

Устанавливаются в напорную линию системы (после насоса).

Характеристики:

Корпус фильтра (материалы):

Головка фильтра: чугун
Стакан фильтра: сталь
Перепускной клапан: сталь

Давление:

Рабочее давление: 420 бар (42 МПа)
Проверочное давление: 630 бар (63 МПа)
Давление разрушения: 1260 бар (126 МПа)

Поток масла: до 250 л/мин

Материал фильтроэлемента: хим. волокно (микрофибра).

Рабочий диапазон температур: от - 25ᵒС до 110ᵒС

Присоединительные резьбы: FMM050 – G1/2”; G3/4” FMM150 – G1”; G1 ¼”

Тип FMM 050

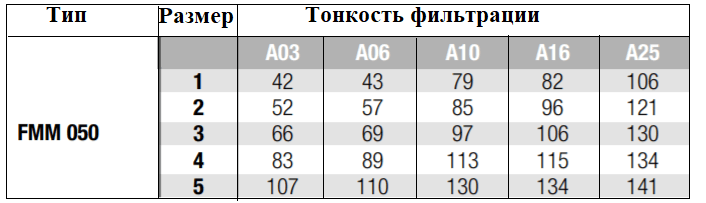

Подбор фильтра по литражу, л/мин:

Размеры фильтра:

Тип FMM 150

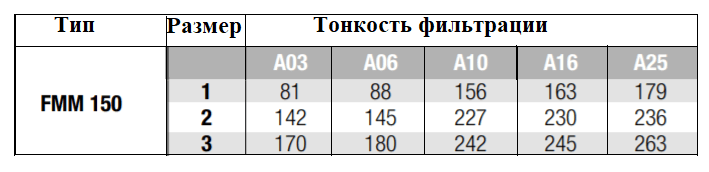

Подбор фильтра по литражу, л/мин:

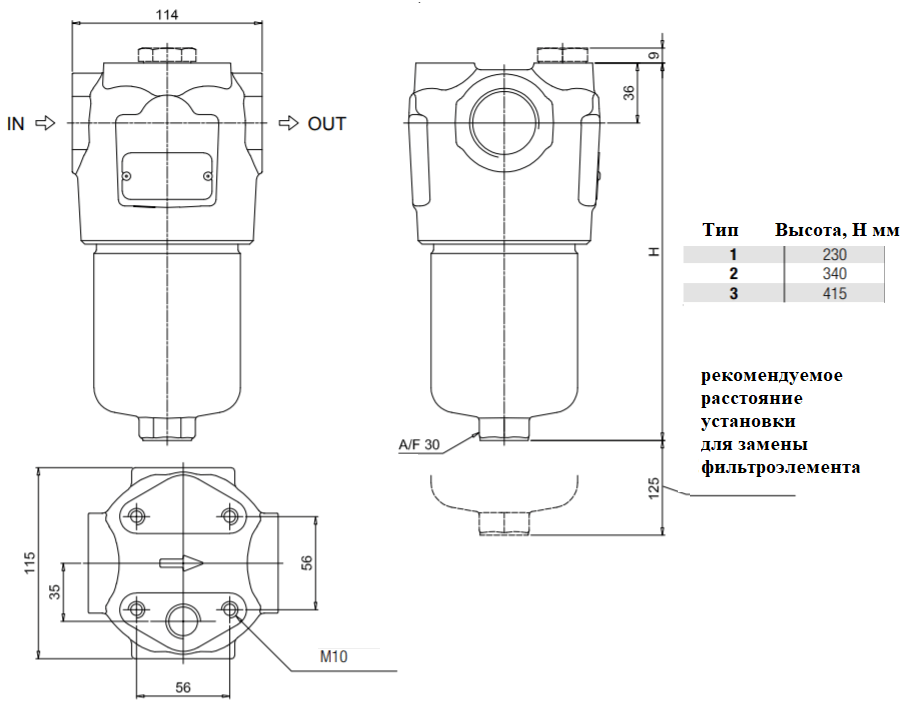

Размеры фильтра:

Таблица аналогов напорных фильтроэлементов:

ФЭН 1162551	ФЭН 1162551	ФЭН 1582551	ФЭН 1582551
HP0502A10AN	HP0502A25AN	HP0503A10AN	HP0503A25AN
CCH301FD1	CCH301FV1	-	-
HI2.04680	-	HI3.07037	-
EPB21NFC	EPB21NFD	-	-
D120G10A	D120G25A	-	-
CHP423F10XN	CHP423F25XN	-	-
P169447	P169797	-	-
HEK86-20.111-AS.FG010-LC-B	HEK86-20.111-AS.FG025-LC-B	HEK86-20.153-AS.FG010-LC-B	HEK86-20.153-AS.FG025-LC-B
SH93131	SH93188	SH93133	-
-	-	-	-
MF CCH301FD1	MF CCH301FV1	МF HP0503A10AN	-

ФЭН 2022551	ФЭН 2022551
HP0504A10AN	HP0504A25AN
CCH302FD1	CCH302FV1
HI1.02235	-
EPB22NFC	EPB22NFD
D121G10A	D121G25A
CHP424F10XN	CHP424F25XN
P169449	P169450
HEK86-20.201-AS.FG010-LC-B	HEK86-20.201-AS.FG025-LC-B
SH93134	SH92220
-	-
MF CCH302FD1	MF CCH302FV1

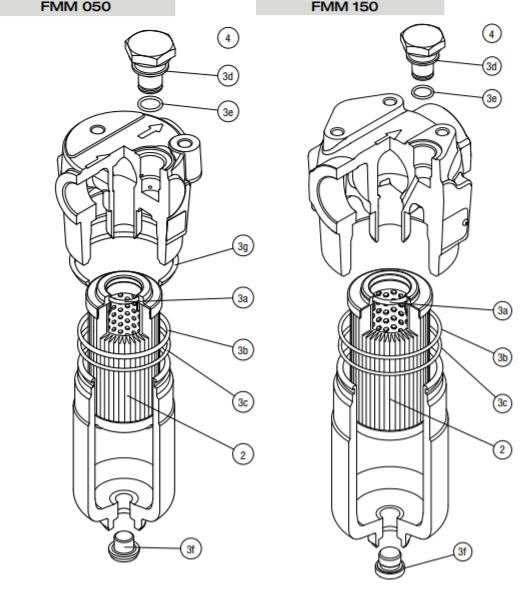

Замена фильтроэлемента:

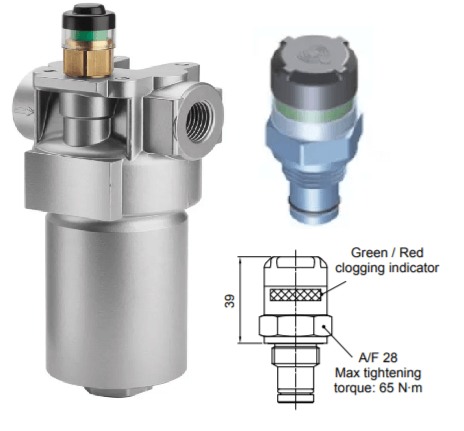

Индикатор засорённости напорного фильтра DVA, визуальный:

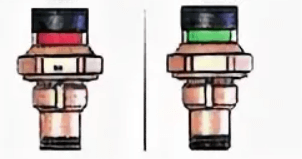

Принцип работы (фильтра на гидравлику):

В момент, когда фильтроэлемент сильно загрязнён, маслу сложно проходить через него, создаётся избыточное давление, поднимается красный индикатор – фильтроэлемент требует замены. Так же красный индикатор может появляться в том случае если фильтр подобран неправильно по литражу насоса!
