Гидрораспределители ручные (секционные)

Секций 3 (1+1) до 50л/мин Секций 4 (1+1) до 100 л/мин Секций 6 до 100 л/мин Секций 7 до 100 л/мин Секций 8 до 100 л/мин

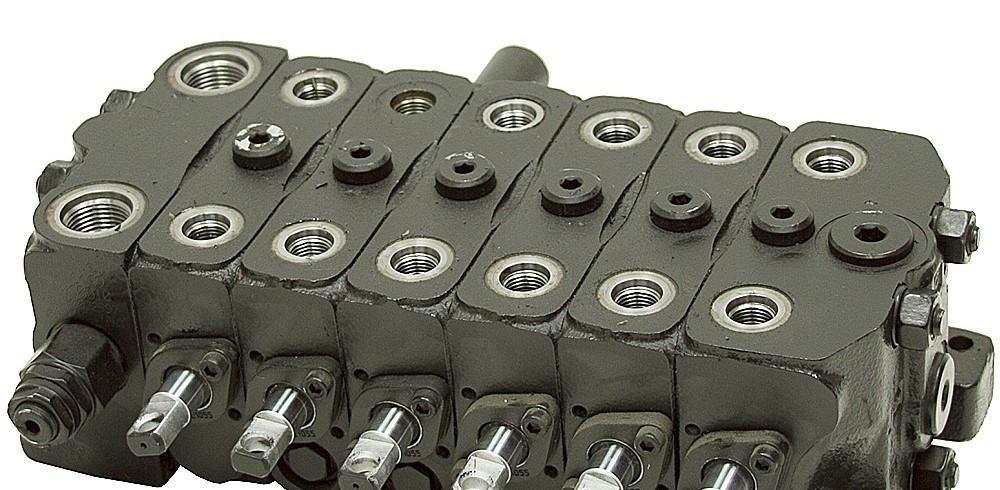

Секционный гидрораспределитель состоит из наборных секций, каждая секция независима и выполняет свою функцию. Преимущество данного типа распределителей гидравлики состоит в том, что количество секций можно изменять при этом модифицировать гидросистему в зависимости от технических условий.

Секционные распределители устанавливаются на кранах-манипуляторах, тракторах, комбайнах, погрузчиках, машинах коммунального хозяйства в гидросистемах машин для управления рабочими органами и другой спецтехнике. Данные устройства представляют собой набор требуемого количества золотниковых секций с каналом подвода, предохранительным клапаном и секцией с каналом отвода на слив или к последующему потребителю.

Секционные распределители можно использовать как по отдельности, так и соединять 2 и более распределителей.

Управление в большинстве случаев осуществляется механически: ручка, тяга, джойстик, в некоторых системах встречаются исполнения электро- и гидро-управления распределителем.

Производители: Parker Hydraulic (Германия) Akon Hidrolik (Турция) Nord Hydraulic (Швеция) Hydrocontrol (Италия) Kontak (Англия) Youli Hydraulic (Тайвань) Pedro Roquet (Испания)

3-секционный (2х3) (поток до 100 л/мин)

Секций:3 до 100 л/мин

Производители (аналоги): Akon KV-173, Badestnost Q45M, SN4/4-3/18SLP/G-3-4/M3, SDM 100/3, HC-d4/3, BLB DCV 50/3 Dana Brevini VD8A/3 Salami BC 60/3 BLB Hydraulic 3ZC70 Badestnost SN-4/3 Youli

Применение: манипуляторы М-75, М90, ЛВ-203А

Характеристики:

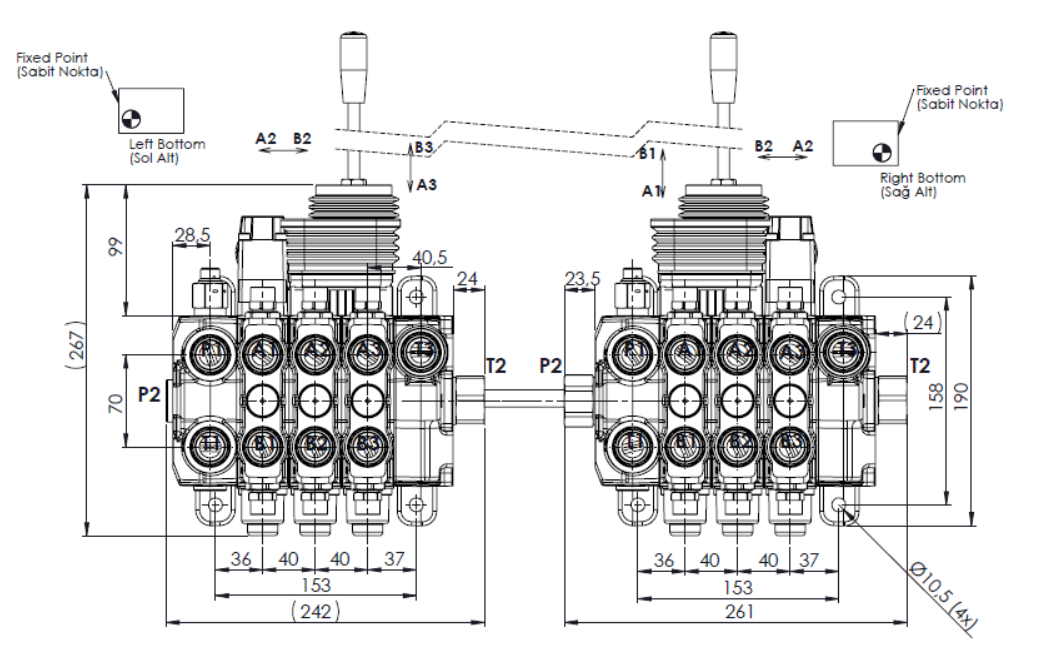

Размеры:

*в зависимости от производителя, некоторые размеры и входные порты могут изменяться!

Гидравлическая схема:

Управление: грейфер, удлинитель, ротатор, стрела, рукоять, поворот манипулятора

Распределитель 4-х секционный (2х4) (поток до 100 л/мин)

Секций:4 до 100 л/мин

Производители (аналоги): Akon KV-174, Badestnost 4ZC70, SN4/4-3/18SLP/G-3-4/M3, SDM 100/4, HC-d4/4, Hydrocontrol (HC-D4/4 + HC-D4/4) Youli (SN-4/4 + SN-4/4) Akon (KV174 + KV174) Walvoil (SDM 100/4 + SDM 100/4) Brevini (DCV 50/4 + DCV 50/4) Badestnost (4ZC70 + 4ZC70) BLB Hydraulic (BC 60/4 + BC 60/4) Salami (VD8A/4 + VD8A/4)

Применение: манипуляторы Велмаш, ММЗ М75-04, М75-05

Характеристики:

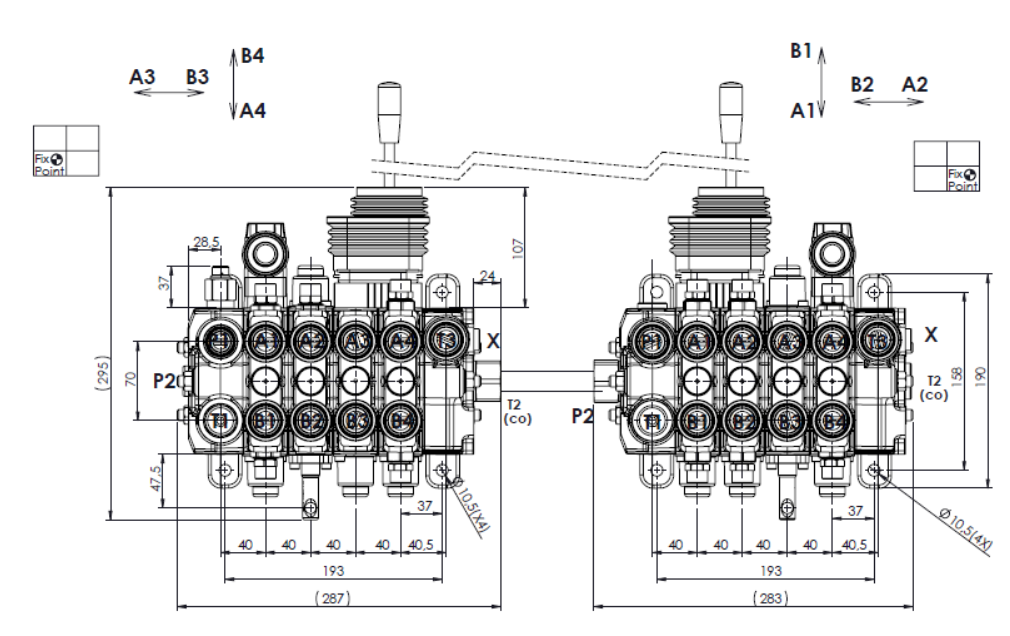

Размеры:

*в зависимости от производителя, некоторые размеры и входные порты могут изменяться

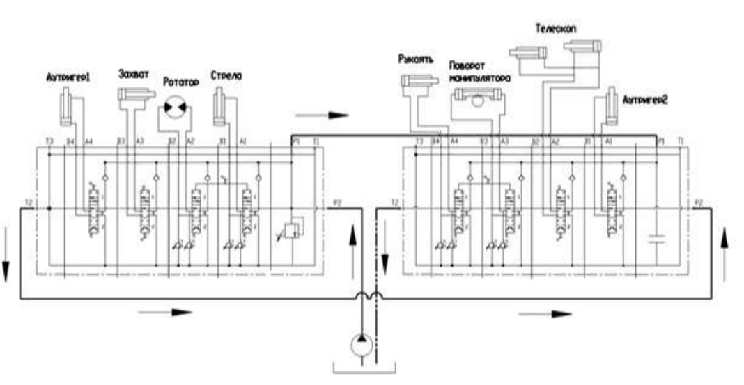

Присоединение к манипулятору

Управление: аутригер, захват, ротатор, стрела, рукоять, поворот манипулятора, телескоп, аутригер

Распределитель 6-ти секционный (поток до 100 л/мин)

Секций:6 до 100 л/мин

Производители (аналоги): NordHydraulic (RM 276, RM 316) Hydrocontrol (HC-D4/6, HC-D6/6) КА 18 Youli (SN-4/6) Akon (KV176) Walvoil (SD8/6) Brevini (DCV 50/6) Badestnost (06ZC70) BLB Hydraulic (BC 60/6) Salami (VD8A/6)

Применение: Манипуляторы СФ-65, СФ-75 ОМТЛ 70, МУГ 70, ПЛ70 VPL 70, loglift ВЕЛМАШ: ОМТЛ-97-04, ОМТЛ-97 (АТЛАНТ) ЛВ-185-08, ЛВ-185-14, ЛВ-185-15, ЛВ-190-07

Характеристики:

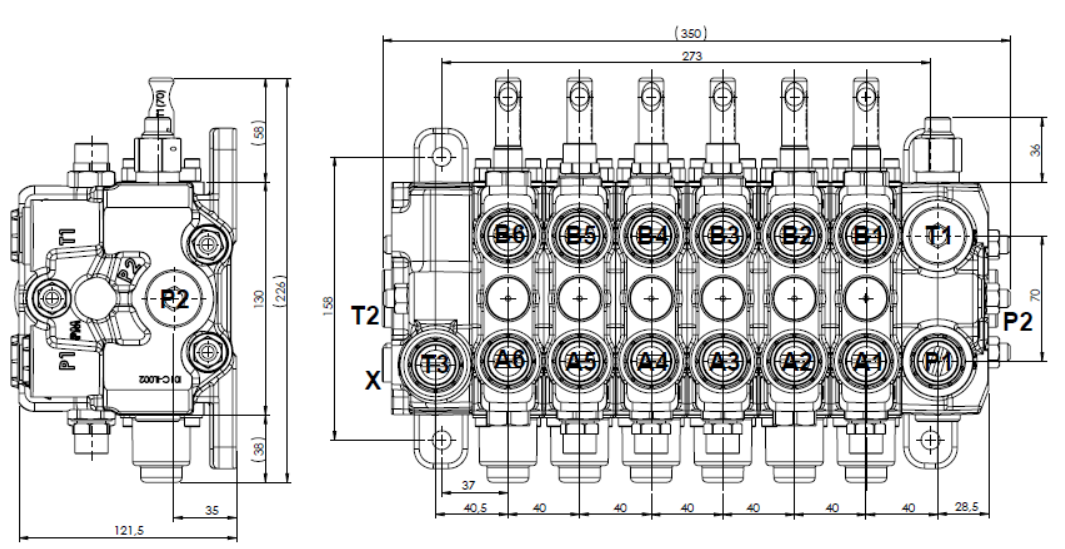

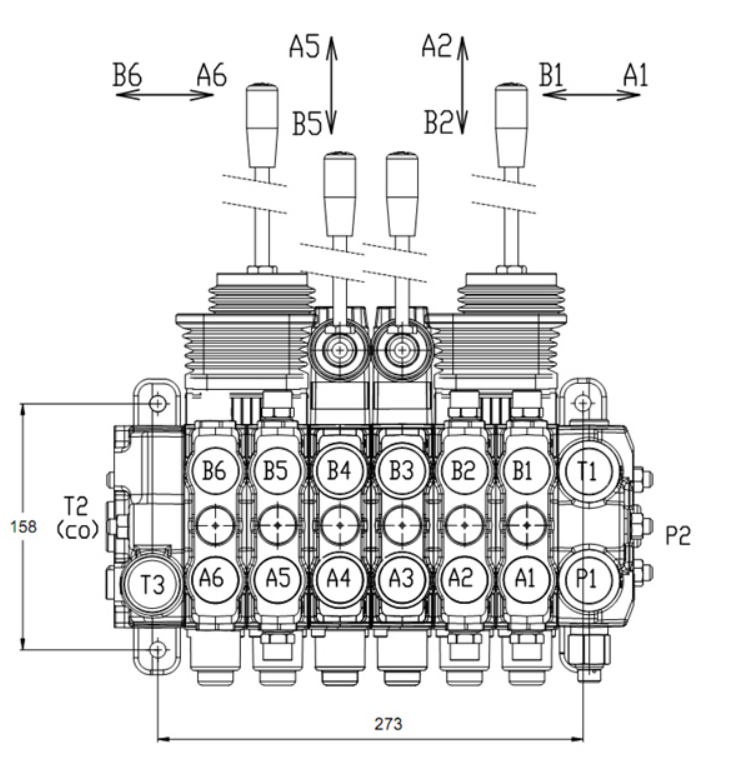

Размеры:

*исполнение под тяги

*в зависимости от производителя, некоторые размеры и входные порты могут изменяться!

Присоединение к манипулятору

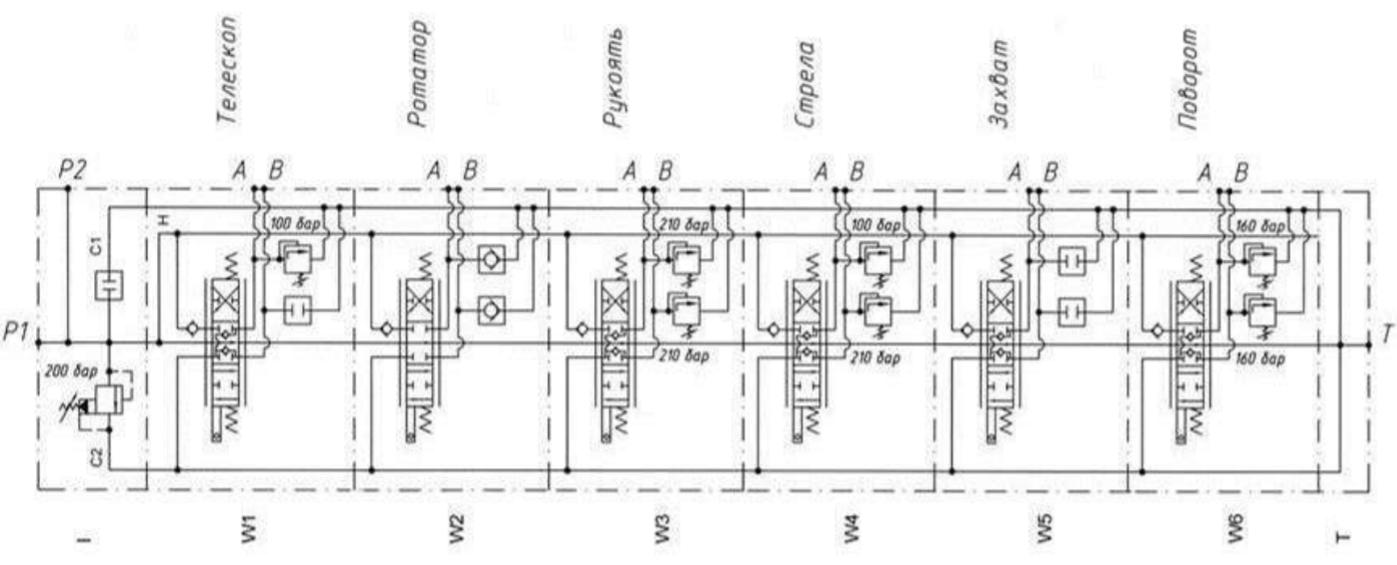

Управление: аутригер, захват, ротатор, стрела, рукоять, поворот манипулятора, телескоп, удлинитель

Распределитель 7-ми секционный (поток до 100 л/мин)

Секций:7 до 100 л/мин

Производители (аналоги): Hydrocontrol (HC-D3M/7; HC-D4/7) Youli (SN-4/7) Akon (KV177) Walvoil (SDM 100/7) DANA Brevini (DCV 50/7) Badestnost (7ZC70) BLB Hydraulic (BC 50/7) Salami (VD6A/7) BLB Hydraulic (BMK7)

Применение: Манипуляторы Primero 3967; Palms 665, Palms 2.42, 3.51-3.53; ПЛ-9, ГМ 42, МПТ 461

Характеристики:

Размеры:

*в зависимости от производителя, некоторые размеры и входные порты могут изменяться!

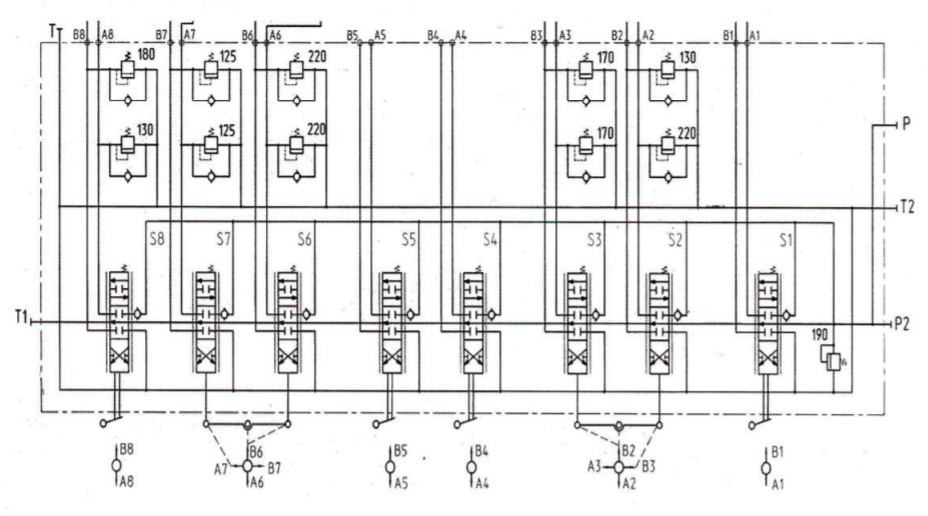

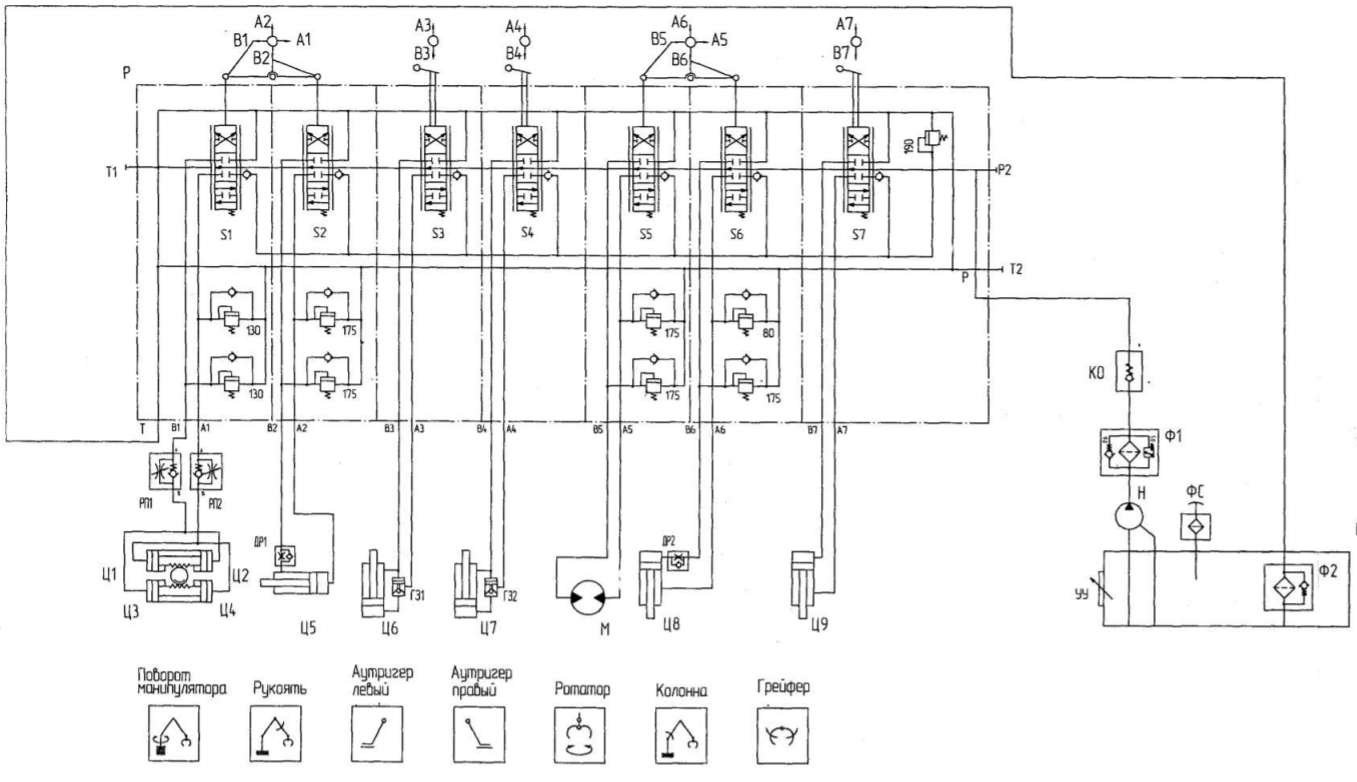

Гидравлическая схема:

Присоединение к манипулятору

Управление: грейфер, стрела, ротатор, аутригер левый, аутригер правый, рукоять, поворот

Распределитель 8-ми секционный (поток до 100 л/мин)

Секций:8 до 100 л/мин

Производители (аналоги): Hydrocontrol (HC-D3M/8; HC-D4/8) Youli (SN-4/8) Akon (KV178) Walvoil (SDM 100/8) Brevini (DCV 50/8) Badestnost (8ZC70) BLB Hydraulic (BC 50/8) Salami (VD6A/8)

Применение: Манипуляторы Palms 665, Palms 2.54, 3.67-7.86; ГМ 42Т, ГМ 50, ПЛ-9, МПТ 471; МТПЛ-5-11; Vario 101; Primero 9000

Характеристики:

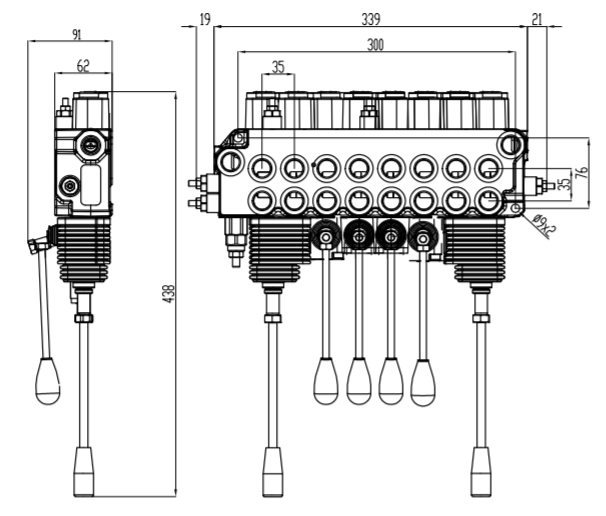

Размеры:

*в зависимости от производителя, некоторые размеры и входные порты могут изменяться!

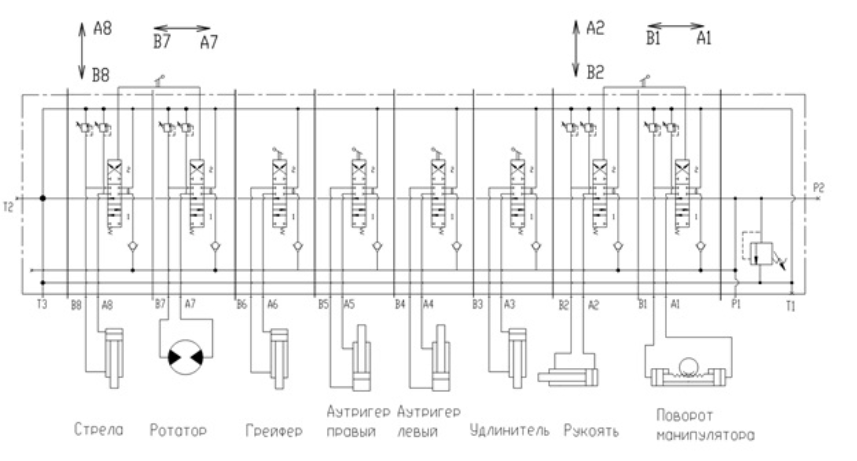

Гидравлическая схема:

Присоединение к манипулятору

Управление: стрела, ротатор, грейфер, аутригер левый, аутригер правый, удлинитель, рукоять, поворот манипулятора
