Гидроцилиндры

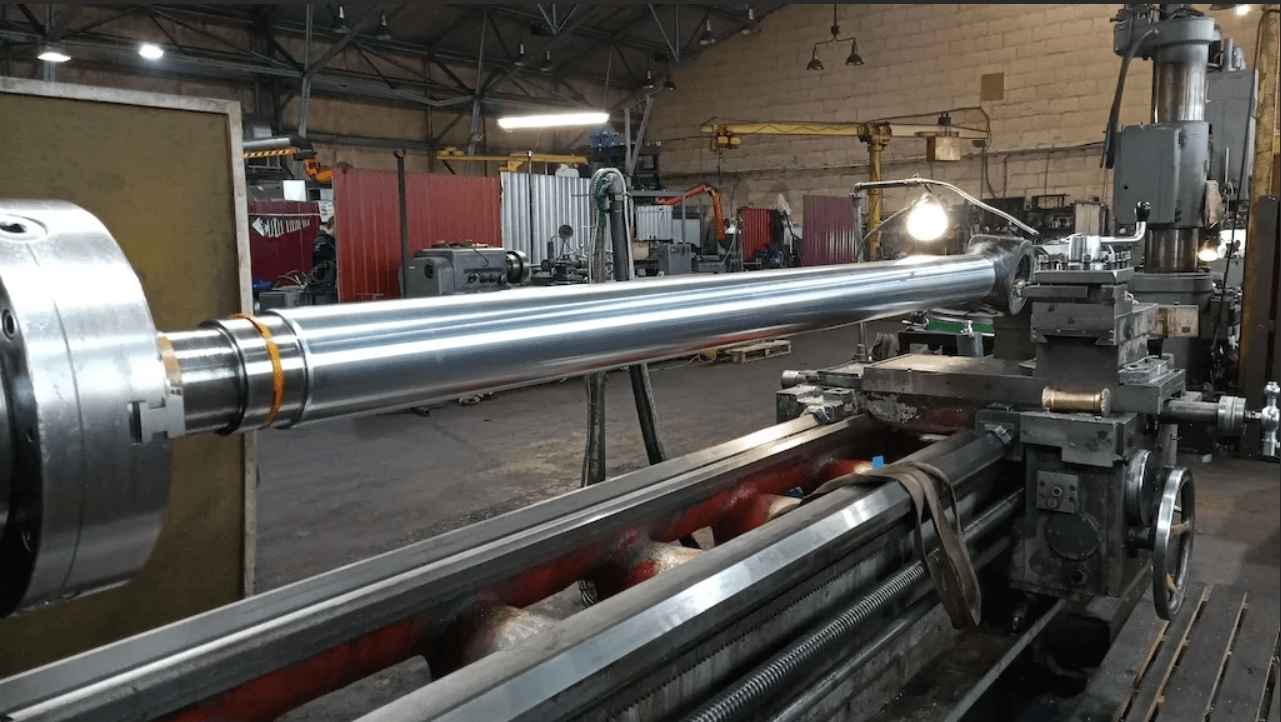

Изготовим гидроцилиндры по чертежу (эскизу), или по предоставленному образцу.

Гидроцилиндр — это двигатель гидравлического типа, осуществляющий работу за счет возвратно поступательного движения.

Производим:

Поршневые гидроцилиндры
Плунжерные гидроцилиндры
Телескопические гидроцилиндры
двухстороннего действия
с демпфированием
с торможением в конце хода, или с обеих сторон

Применение цилиндров:

Гидроцилиндры применяются в гидроприводах многих машин и станков, для линейного перемещения инструмента, управления манипуляторными установками, подвод столов, подъём платформ, прижим, поворот колёс и многое другое. Из плюсов применения гидроцилиндров можно выделить: бесступенчатое регулирование скорости, сравнительно малые габариты и масса на единицу передаваемой мощности, компактность, высокий коэффициент полезного действия ─ все эти факторы способствуют распространённому применению гидравлических цилиндров во многих отраслях промышленности.

Предназначены для работы на минеральных маслах, с вязкостью от 10 до 100 сСт и температуре окружающей среды от –15° С до +60° С.

Характеристики гидроцилиндров

Технические характеристики производимых гидравлических цилиндров
Геометрические размеры:
Диаметры поршня (гильзы)	25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400;
Диаметры штока, мм	16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320;
Ход гидроцилиндра (выдвижение)	До 2500 мм
Рабочее давление:
Номинальное	20 МПа (200 бар)
Максимальное	32 МПа (320 бар)
Коэффициент полезного действия (КПД), %, не менее:
Механический	0,96
Общий	0,93

Рекомендуемые значения рабочих давлений в зависимости от силы,

развиваемой гидроцилиндром

Fмах, кН

10-20

20-50

50-10

100-500

500-1000

1000 и более

Р, МПа

1,6

2,5

6,3

12,5

Установка на машину

В зависимости от способа установки и крепления к машине гидроцилиндры можно разделить на два типа:

гидроцилиндры жестко закрепленные;
гидроцилиндры подвижные или шарнирные (проушины, с ШС, вилочные проушины, подвижные цапфы);

Гидроцилиндры подвижные:

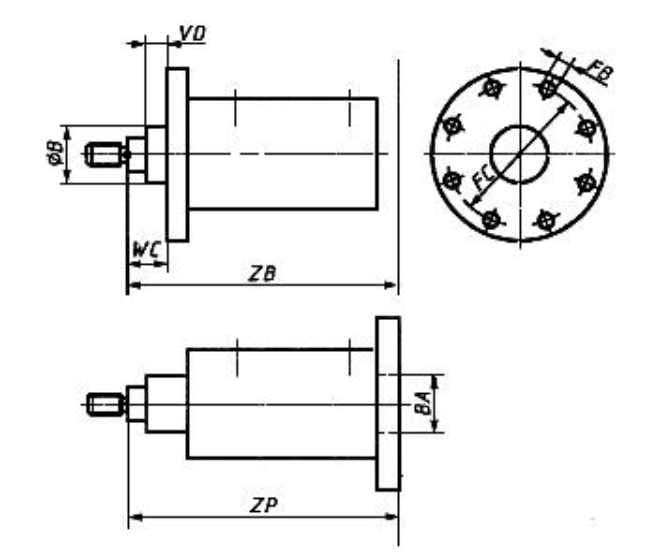

Некоторые виды крепёжных элементов гидроцилиндров:

на переднем круглом фланце;
на заднем круглом фланце;

на задней несъемной проушине;
на задней съемной проушине;
на задней несъемной проушине с шарнирным подшипником;
на задней съемной проушине с шарнирным подшипником;

на промежуточных закрепленных или подвижных цапфах;

Гарантийный срок на гидроцилиндры — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя, при соблюдении потребителем условий эксплуатации, транспортирования и хранения.

Все гидроцилиндры проходят испытания после сборки.
