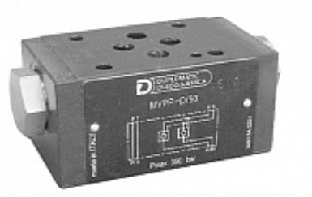

Гидрозамок (обратный клапан с пилотным управлением)

Применение: Используется для блокировки без утечек одной или двух линий гидропривода, в том числе, в течение длительного времени простоя. Монтируются всегда по потоку ниже электромагнитных распределителей!

ДУ 6, CETOP 03

Тип (аналог):

• (производитель DUPLOMATIC MS S.p.A.):
  • MVPP-SA/50 – гидрозамок в магистрали А;
  • MVPP-SB/50 – гидрозамок в магистрали B;
  • MVPP-D/50 – гидрозамок в магистралях А и В;
• (производитель Rexroth):
  • Z2S6-1/6x – гидрозамок в магистралях А и В;
  • Z2S6A-1/6x – гидрозамок в магистрали А;
  • Z2S6B-1/6x – гидрозамок в магистрали B;

Характеристики:

• модульное исполнение;
• давление в системе: до 350 бар (35 МПа);
• поток масла через клапан: до 50 л/мин;
• диапазон рабочих температур: от -20ᵒС до +80ᵒС;

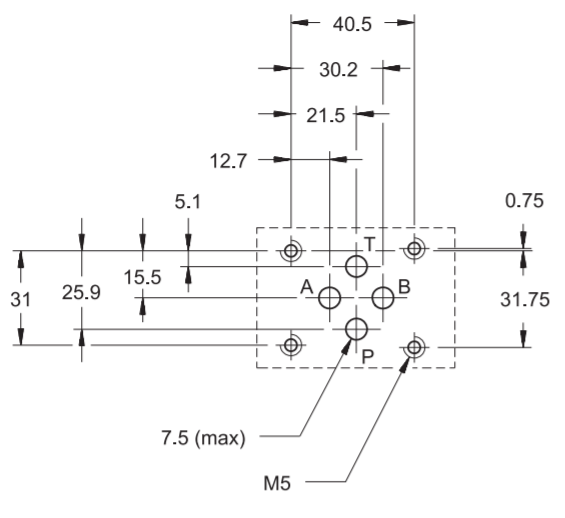

Размеры (присоединение к монтажной плите):

Варианты схем исполнения:

ДУ 10, CETOP 05

Тип (аналог):

• (производитель DUPLOMATIC MS S.p.A.):
  • CHM5-SA/10– гидрозамок в магистрали А;
  • CHM5-SB/10 – гидрозамок в магистрали B;
  • CHM5-D/10 – гидрозамок в магистралях А и В;
• (производитель Rexroth):
  • Z2S10-1/3x – гидрозамок в магистралях А и В;
  • Z2S6A-1/3x – гидрозамок в магистрали А;
  • Z2S6B-1/3x – гидрозамок в магистрали B;

Характеристики:

• модульное исполнение;
• давление в системе: до 350 бар (35 МПа);
• поток масла через клапан: до 80 л/мин;
• диапазон рабочих температур: от -20ᵒС до +80ᵒС;

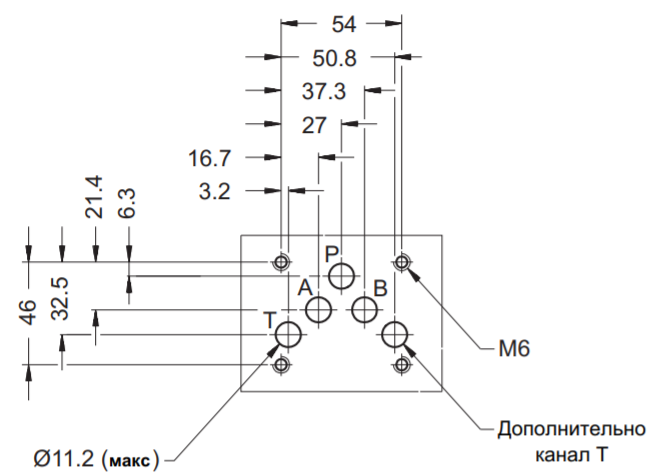

Размеры (присоединение к монтажной плите):

Варианты схем исполнения:
