Обратный клапан

Применение: Используется в случае, когда нужно исключить обратное попадание потока масла. Часто применяется в гидравлических системах для предотвращения попадания обратного потока в насос (в линии Р), и в системах где используется два насоса, для питания одних и тех же рабочих органов (гидроцилиндров).

ДУ 6, CETOP 03

Тип (аналог):

• (производитель DUPLOMATIC MS S.p.A.):
  • MVR1-SP/51 – обратный клапан в магистрали P;
  • MVR1-SA/51 – обратный клапан в магистрали A;
  • MVR1-SA/51 – обратный клапан в магистрали A;
  • MVR1-SA/51 – обратный клапан в магистрали A;
  • MVR1-SA/51 – обратный клапан в магистрали A;
• (производитель Rexroth):
  • Z1S6P-4X/V – обратный клапан в магистрали P;
  • Z1S6A-4X/V – обратный клапан в магистрали A;
  • Z1S6B-4X/V – обратный клапан в магистрали B;
  • Z1S6T-4X/V – обратный клапан в магистрали T;

Характеристики:

• модульное исполнение;
• давление в системе: до 350 бар (35 МПа);
• поток масла через клапан: до 50 л/мин;
• диапазон рабочих температур: от -20ᵒС до +80ᵒС;

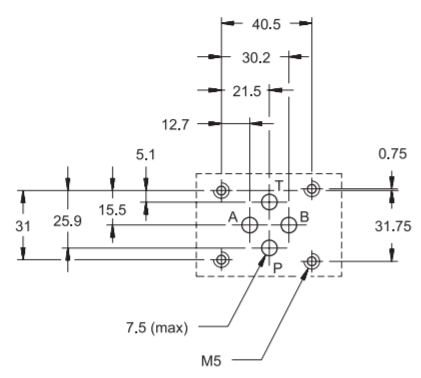

Размеры (присоединение к монтажной плите):

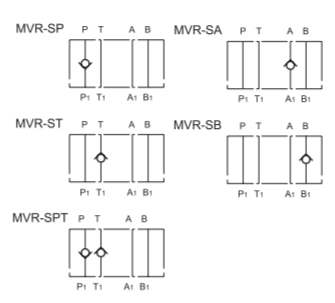

Варианты схем исполнения:

ДУ 10, CETOP 05

Тип (аналог):

• (производитель DUPLOMATIC MS S.p.A.):
  • VR4M1-SP/50– обратный клапан в магистрали P;
  • VR4M1-ST/50– обратный клапан в магистрали T;
• (производитель Rexroth):
  • Z1S10P-4X/F – обратный клапан в магистрали P;
  • Z1S10A-4X/F – обратный клапан в магистрали A;
  • Z1S10B-4X/F – обратный клапан в магистрали B;
  • Z1S10TA-4X/F – обратный клапан в магистрали TA;
  • Z1S10TB-4X/F – обратный клапан в магистрали TB;

Характеристики:

• модульное исполнение;
• давление в системе: до 350 бар (35 МПа);
• поток масла через клапан: до 80 л/мин;
• диапазон рабочих температур: от -20ᵒС до +80ᵒС;

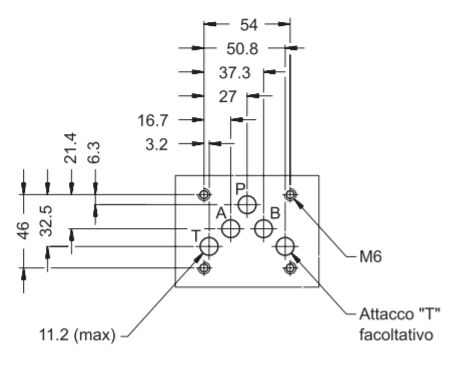

Размеры (присоединение к монтажной плите):

Варианты схем исполнения:
