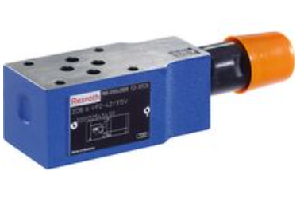

Предохранительные клапана

Применение: Используется для регулирования давления в соответствующей линии гидросистемы.

ДУ 6, CETOP 03

Тип (аналог):

• (производитель DUPLOMATIC MS S.p.A.):
  • MCD5-SP/51 – клапан в линии Р, со сбросом в линию Т (до 210бар);
  • MCD5-SAT/51 – клапан в линии A, со сбросом в линию Т (до 210 бар);
  • MCD5-SBT/51 – клапан в линии B, со сбросом в линию Т (до 210 бар);
  • MCD6-SP/51 – клапан в линии Р, со сбросом в линию Т (до 315 бар);
  • MCD6-SAT/51 – клапан в линии A, со сбросом в линию Т (до 315 бар);
  • MCD6-SBT/51 – клапан в линии B, со сбросом в линию Т (до 315 бар);
• (производитель Rexroth):
  • ZDB6VP1-4X200 – клапан в линии Р, со сбросом в линию Т (до 200бар);
  • ZDB6VA1-4X200– клапан в линии A, со сбросом в линию Т (до 200 бар);
  • ZDB6VB1-4X200– клапан в линии B, со сбросом в линию Т (до 200 бар);
  • ZDB6VP1-4X315 – клапан в линии Р, со сбросом в линию Т (до 315 бар);
  • ZDB6VA1-4X315– клапан в линии A, со сбросом в линию Т (до 315 бар);
  • ZDB6VB1-4X315– клапан в линии B, со сбросом в линию Т (до 315 бар);

Характеристики:

• модульное исполнение;
• давление в системе: до 350 бар (35 МПа);
• поток масла через клапан: до 32 л/мин;
• диапазон рабочих температур: от -20ᵒС до +80ᵒС;

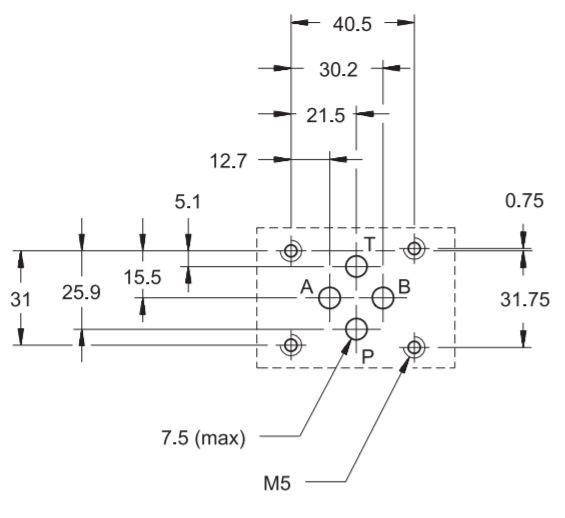

Размеры (присоединение к монтажной плите):

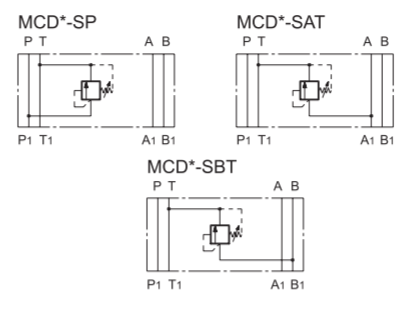

Варианты схем исполнения:

ДУ 10, CETOP 05

Тип (аналог):

• (производитель DUPLOMATIC MS S.p.A.):
  • PRM5-PT210/10 – клапан в линии Р, со сбросом в линию Т (до 200бар);
  • PRM5-AT210/10 – клапан в линии A, со сбросом в линию Т (до 200бар);
  • PRM5-BT210/10 – клапан в линии B, со сбросом в линию Т (до 200бар);
  • PRM5-DT210/10 – клапан в линиях A и В, со сбросом в линию Т (до 200бар);
  • PRM5-PT320/10 – клапан в линии Р, со сбросом в линию Т (до 315бар);
  • PRM5-AT320/10 – клапан в линии A, со сбросом в линию Т (до 315бар);
  • PRM5-BT320/10 – клапан в линии B, со сбросом в линию Т (до 315бар);
  • PRM5-DT320/10 – клапан в линиях A и В, со сбросом в линию Т (до 315бар);
• (производитель Rexroth):
  • ZDB10VP1-4X200 – клапан в линии Р, со сбросом в линию Т (до 200бар);
  • ZDB10VA1-4X200– клапан в линии A, со сбросом в линию Т (до 200 бар);
  • ZDB10VB1-4X200– клапан в линии B, со сбросом в линию Т (до 200 бар);
  • ZDB10VP1-4X315 – клапан в линии Р, со сбросом в линию Т (до 315 бар);
  • ZDB10VA1-4X315– клапан в линии A, со сбросом в линию Т (до 315 бар);
  • ZDB10VB1-4X315– клапан в линии B, со сбросом в линию Т (до 315 бар);

Характеристики:

• модульное исполнение;
• давление в системе: до 350 бар (35 МПа);
• поток масла через клапан: до 80 л/мин;
• диапазон рабочих температур: от -20ᵒС до +80ᵒС;

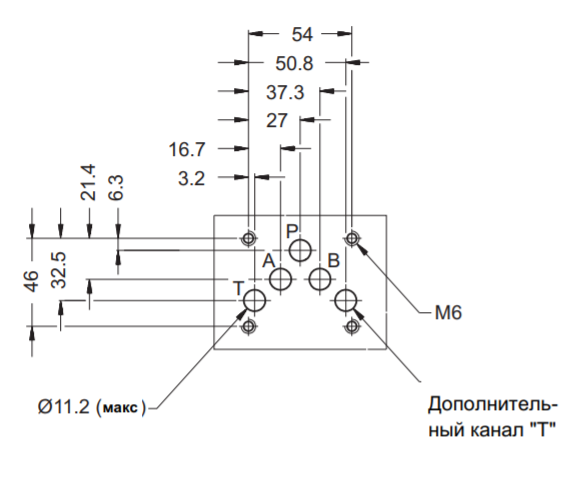

Размеры (присоединение к монтажной плите):

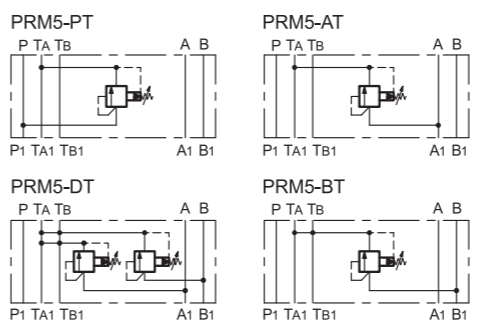

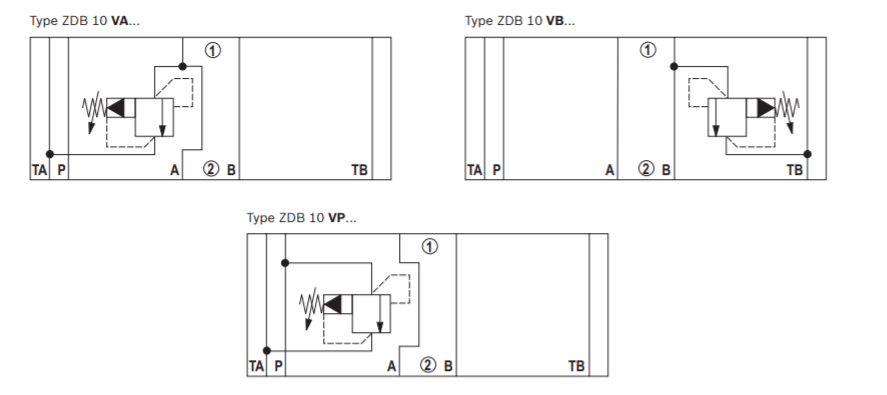

Варианты схем исполнения:
